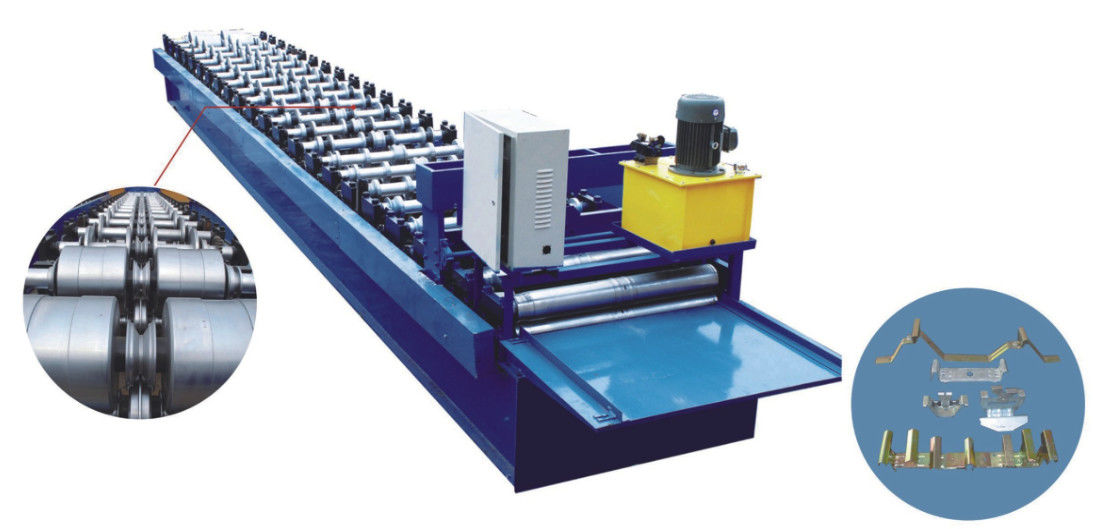

O rolo de aço da cor de JCH que forma a máquina 5.5KW H dá forma à soldadura de aço

O rolo de aço da cor de JCH que forma a máquina H dá forma à soldadura de aço

1. Fluxograma da produção:

Coiler do Un---alimentação---nivelamento---Formação do rolo---Corte ao comprimento---Produto final

2. Desenho do perfil da telha de 470 JCH

3. Especificação do rolo que forma a máquina

Parâmetros:

(1) material do quadro: soldadura de aço da forma de 36# “H”

(2) espessura da placa média: 14mm
etapa (de 3) do rolo: 17 etapas
diâmetro (de 4) do eixo (eixo contínuo): 70mm
material (de 5) do eixo (eixo contínuo): (nível superior) 45# de aço, extinguindo e moderando o tratamento
(6) material do rolo: Aço estrutural do carbono
tratamento (de 7) do rolo: o tratamento extinto e moderado, chromize duramente 0.05-0.07mm revestidos
tipo de movimentação (de 8) de rolo que forma a máquina: movimentação pela corrente
corrente (de 9): 25.4mm (nível superior)
(10) carregamento: 6210 (nível superior)
redutor (de 11): redutor 5# cycloid (nível superior)
poder (de 12) do motor principal: 5.5KW
tensão (de 13): 380V/50Hz/3phase
poder do conversor de frequência (de 14): 5.5KW
linha velocidade (de 15): aproximadamente 8 m/min
bomba de óleo (de 16) da estação hidráulica: bomba de óleo da engrenagem (nível superior)
(17) corte hidráulico: corte controlado pelo PLC
precisão (de 18) do corte: +/- 2mm
material (de 19) lâminas de lâmina: Cr12, extinguindo o ° 58-62.
tamanho da aparência (de 20) da máquina de formação principal: 7.3m

(21) eletricamente sistema controlado: máquina inteira controlada pelo PLC
(22) PLC: DELTA (TAIWAN)

Inspecionado pelos vendedores

Após ter terminado a fabricação e a montagem dos equipamentos, nós testaremos

máquinas e comissão na oficina.
