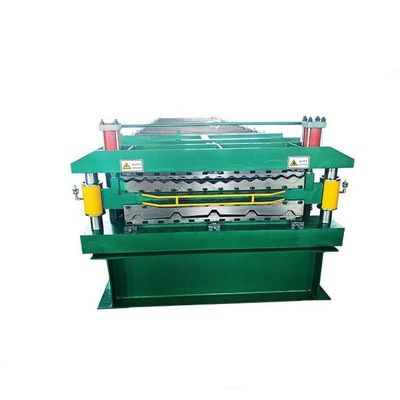

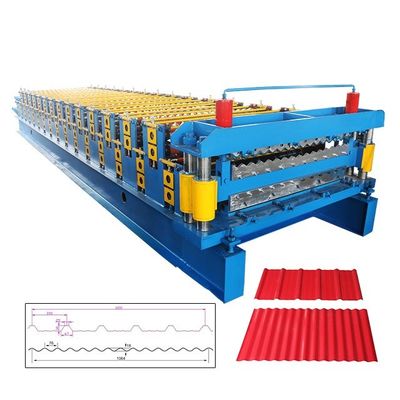

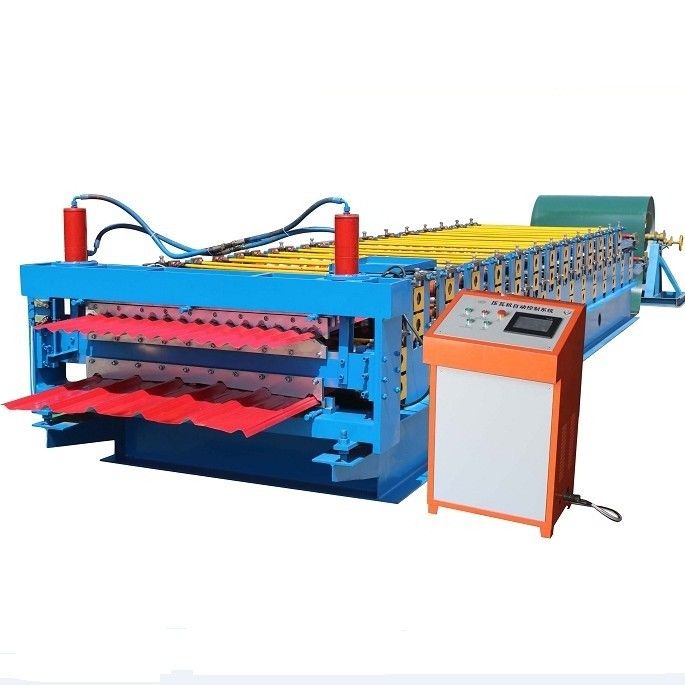

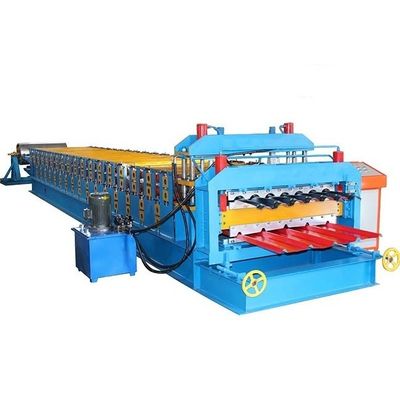

Rolo de aço da cor que forma a máquina
1. Fluxo de processamento da máquina anterior do rolo da dupla camada:
Material decoiler→Feeding manual no machine→Roll que forma o comprimento do machine→Measure
produto acabados de corte →Hydraulic do →
2. O equipamento inclui:
| Máquina de formação principal, |
1 grupo |
| Cortador hidráulico |
1 grupo |
| Sistema de controlo elétrico |
1set |
| Sistema hidráulico |
1set |
| Tabela normal da saída |
3 PC 1m*1m |
| Decoiler manual |
1 carga máxima do grupo de 5 toneladas |
3. Especificações técnicas e detalhes de máquina anterior do rolo da dupla camada
(1) decoiler manual
Un-poder; decoiler manual; capacidade máxima: 5000kg
Terno para o interno-diâmetro da bobina: 508mm, terno para o diâmetro exterior máximo da bobina: 1000mm
O poder manual expande a superfície interna da bobina.
(2) cano principal que forma a máquina
a. Número de formar etapas: 16 etapas dependem do perfil
b. Material do eixo: tratamento de endurecimento 45# e de moderação de aço.
Diâmetro exterior 85mm, sólido total
Eixos anunciados
c. rolos: O material é o nível superior No.45 forjou de aço, com procissão digital-controlada.
Os rolos são chapeados com o cromo duro com espessura de 0.05mm na superfície em seguida
sendo feito à máquina pela máquina-instrumento exata. De modo que assegure a longa vida de formar rolos.
d. Poder do motor principal: 4 quilowatts com o redutor de velocidade cíclico da engrenagem planetária
(3) cortando o dispositivo
a. Adota o corte do cargo, param-no para cortar;
b. O material da lâmina de corte é Cr12 com tratamento extinto.
c. Adopts soldou o quadro para a boa rigidez.
d. O quadro de corte foi tratamento térmico para evitar a deformação do produto final. comprimento de corte
tolerância ±2mm.
e. O poder do corte é fornecido pela estação hidráulica.
f. O produto final pode ser cortado conforme comprimento ajustado no controlador do PLC, e o comprimento é
medido automaticamente pelo codificador. Quando o produto final alcançar o comprimento ajustado,
a máquina parará para cortar automaticamente o produto. Termine esta ação, máquina correrá
outra vez continuamente.
(4) estação hidráulica:
a. Fornece o poder para o cortador hidráulico.
b. Todos os acessórios hidráulicos são todos usam produtos famosos chineses do tipo.
c. Poder hidráulico do motor: 3KW
(5) sistema de controlo do PLC:
o sistema da.This usa o PLC do delta para controlar todas as ações de trabalho. Quantidade da produção e
cada comprimento da parte será medido automaticamente. É conveniente controlar o rolo
formando a máquina.
o conversor de b.Delta ajusta a tecnologia da velocidade, realiza a produção automática.
a tela de c.Text é entrada e cancelado os dados de trabalho.
d. O sistema de relação homem-máquina amigável pode ser grupos do grupo à parte do trabalho, ao comprimento, à quantidade, etc.
e. Contagem do codificador, tendo a função da contagem e medindo o comprimento.
f. Tensão apropriada do poder: 380V/50HZ/3Phase (pode o de projetou de acordo com a exigência do comprador)
(6) cremalheira do produto (un-posta):
a. Forem usados para pôr o produto final quando produto que sai de cortar o dispositivo.
b. Duas partes, cada comprimento da parte são 1m, comprimento total são 3 medidores.
c. Recolha o produto final e os produtos finais são convenientes ser empilhado por trabalhadores.
