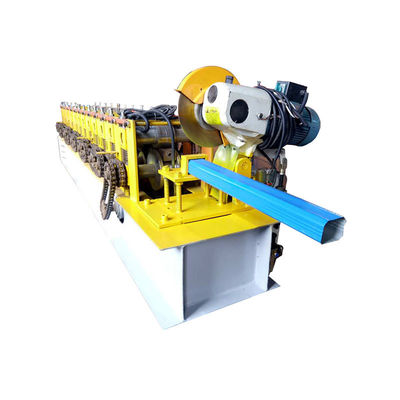

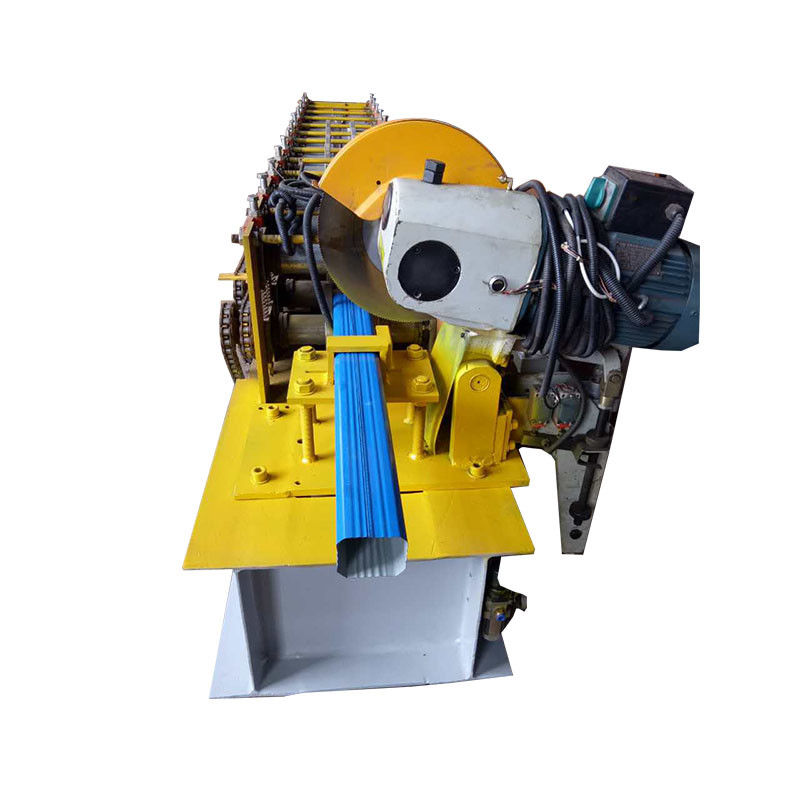

Rolo da tubulação do Downspout da água que forma a máquina 380V 12m/min
1. A carta do fluxo de processo:
Decoiling--alimentação ativa---formação---comprimento de medição---corte---produto a estar
2. Equipamento principal:
Decoiler, máquina de formação principal, corte hidráulico, sistema elétrico (plc), sistema hidráulico, suporte do produto.
| Parâmetros técnicos principais |
| Quantidade de formar estações dos rolos |
20-22 |
| Diâmetro de formar eixos de rolos |
50 milímetros |
| Rolo que forma a velocidade |
8-12m/min |
| Formando o material dos rolos |
Aço No.45, revestido com o tratamento cromado |
| Material do cortador |
Aço do molde CR12, com tratamento extinto |
| Sistema de controlo |
PLC e conversor |
| Exigência de Electric Power |
Motor do rolo que forma a máquina: 5.5kw |
| Motor do cortador vendo: 3kw |
| Motor da máquina do cotovelo: 1.5kw |
| Tensão elétrica |
De acordo com a exigência de cliente |
3. Parâmetros técnicos
1) Perfil
espessura: 0,3--0.8mm
2) decoiler apertado interno
Diâmetro interno da bobina do A.: 450mm--700mm
Largura máxima do B. do bobinamento: 1250mm
Peso máximo do C. da carga: 5000kg
3) máquina de formação principal
Material de A. Eixo: aço 45#, carregando o diâmetro exterior de aço 85mm
B. poder do motor principal: 5.5kw
Velocidade de C. Forming: 8--10m/min
D. Tensão: 380v, 50hz
Estação de E. Rolo: 15
4) cortando o sistema
Cortador hidráulico do A.
B. Lâmina e material do molde: O aço Cr12 com extinto tratou 60-62°
O sistema de C. Corte avançou a movimentação hidráulica, após o corte automático após a formação
5) sistema de controlo
PLC DO A.: formulário Taiwan do taida
B. Codificador: de Coreia do Sul
6) sistema hidráulico
O A. avançou o sistema hidráulico de Formosa
B. Poder: 3kw
4. Peças sobresselentes
1) Peças danificadas fáceis: conk 2 PCes, PCes da fusível-relação 4
2) PCes de borracha da esteira 1;
3) PCes da chave inglesa 1 do parafuso
