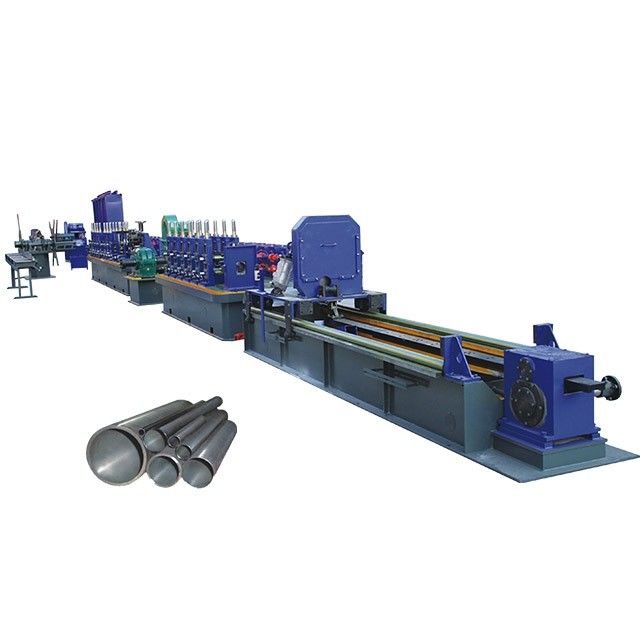

Rolo do conduto pluvial do CE que forma de alta frequência da máquina 50m/min soldado
Introdução do componente:
Uncoiler
Instrução: Tipo giratório para mudar facilmente bobinas com um freio pneumático
Parâmetros:
| o max.weight da bobina |
3000KG |
| o diâmetro interno da bobina |
450-520mm |
| o diâmetro de max.outside da bobina |
1600mm |
| o max.width da bobina |
400mm |
O voo controlado por computador considerou
| Poder do controlador automático |
18.5KW |
| Diâmetro de corte máximo |
90mm |
| A escala do comprimento de corte |
4m-7m |
| Espessura de corte máxima |
4mm |
| Tipo: disco da serra do metal |
600*70*2.5mm |
| Poder da serra |
22KW |
| Precisão do comprimento de corte |
dentro + de 0.3mm |

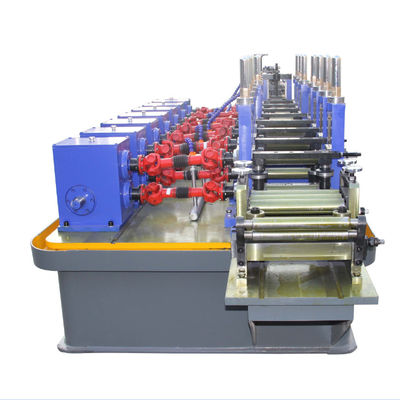

Formando a máquina
| rolos verticais |
7 etapas |
| o diâmetro do eixo vertical |
60mm |
| o material do eixo |
40Gr |
| rolos horizontais |
8 etapas |
| o diâmetro dos eixos horizontais |
40mm |
| o material dos rolos |
Gr12 |
| o suporte vertical |
45#steel, calor - tratou HRC 60-64 |
| o suporte horizontal |
forje de aço |
| eixos de guia |
ajuste a linha de solda |
| caixa refrigerando |
a folha de solda, o comprimento confirmou de acordo com a máquina e a tubulação |
| a velocidade |
30-90m/min |
Fluxo de processo:
uncoiler da Dobro-cabeça---Bobine o corte e a solda junto----Acumulador---Alisamento---Formação de Roundpipe
---refrigerar---Formação quadrada da tubulação----cola---a mosca viu o corte---corra para fora a tabela
Movimentação principal
, O motor Z4-225-11,110kw da C.C. do motor principal Z4-225-11,110KW
B, redutor de velocidade ZLY200 modelo, a relação is16: 1 16:1 ZLY200
C, dispositivo de controle da C.C. do EURO do dispositivo do arrasto
Máquina de soldadura da extremidade
, Largura: <400>milímetro
B, thicknesss: <3>milímetro
Acumulador
, Material: feito do ferro do ângulo e de canal
B, velocidade de alimentação: acima de 150m/min
C, recolhendo a capacidade:<> 2000kg
Ajuste da largura
Escala: 94-290mm
Acumulando o rolo
, Material: GCr15
B, roletes de alimentação: 150mm, 2 PCes
C, motor: 5.5KW, 6 classes, 1 ajustado
Peças de execução sob medida
, Eixo vertical: 6 etapas
B, o diâmetro do eixo: 60mm
C, o material do eixo: 40Gr
D, o eixo horizontal: 6 etapas
E, o diâmetro do eixo: 40mm
F, o material dos rolos: Gr12
G, o uso: faça a tubulação redonda restritamente no círculo, forme a tubulação quadrada e para fazer restritamente o quadrado no quadrado.
H, o suporte horizontal: forje de aço
I, a cabeça do turco: uso para o alisamento
J, a velocidade: 30-90m/min.
K, dois moldes dos grupos: um para 15*15mm, o outro é para 45*45mm.
4,10 corra para fora a tabela
O tipo automático do trilho corre para fora a tabela
4.11High-frequency
, Modelo: GP150-0.4
B, poder de entrada: 3P, 380V, 50HZ
C, potência de saída: 150KW
D, modo de controle de potência de saída: regulado pelo microprocessador
E, frequência da saída: 350-420KHZ
